Cell handling systems for the solar industry

XENON has been active in photovoltaics since 2005. As a mechanical engineering company, we offer ourselves as a supplier of fully automated equipment. Our customers are solar plants or equipment manufacturers.

The range of services for the photovoltaic industry includes the construction of standardized modules as single machines, the development of automation solutions for novel and innovative processes as well as the planning and realization of complete production sections.

XENON offer automation solutions for a wide range of tasks along the value chain of a solar module. Our references range from wafer production to silicon recycling and back-end processes for the manufacture of thin-film solar modules.

Continous R&D efforts make us a driver of solar innovation – contributing to plan, develop and realize your euqipment for the next product generation.

Solar Cells - Product and Functions

An inexhaustible source – HOW IT WORKS

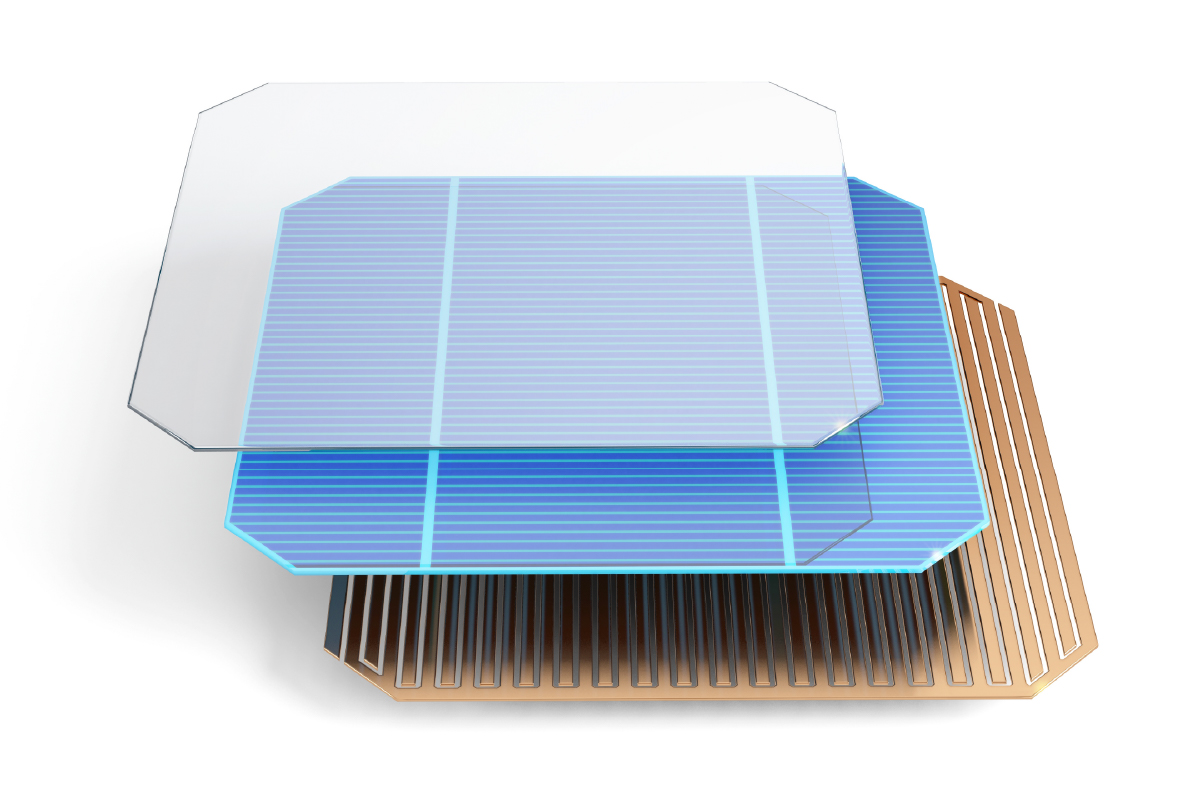

When sunlight hits the solar cell, the electrons in the cell are excited so that they move. Inside the cell, an interaction takes place between the incident sunlight and the doped semiconductor of the solar cell.

In this simple process, electrical charge carriers, so-called electrons, are released. This causes current to flow, which is dissipated by metal contacts on both sides of the cell. The current generated in this way is then transported further into the house via a power cable.

Der Brennstoffzellenstack besteht aus einer beliebigen Anzahl einzelner, in Serie verschalteter Brennstoffzellen und ermöglicht somit skalierbare Leistungsbereiche

Ein funktionsfähiger Stack besteht neben der Einzelzellen aus Endplatten, Stromkollektoren, Verteilerplatte und Überwachungseinheit. In der Praxis existieren mehrere Möglichkeiten, Brennstoffzellenstacks zu verspannen. Beispielsweise werden Spannbänder oder Zugstäbe verwendet.

Die einzelnen PEM-Brennstoffzellen werden in einem Brennstoffzellenstack in Serie verschaltet. Der Stack sowie weitere elektrische, mechanische und thermische Komponenten werden zu einem Brennstoffzellensystem assembliert. Je nach Systemdesign variiert die Anzahl und Dimensionierung verschalteter Brennstoffzellen innerhalb eines Stacks und damit die zugehörige Ausgestaltung der Leistungsdaten der Peripheriekomponenten.

Unsere Produktionsanlagen für Brennstoffzellen Stacks basieren auf getakteten Prozessen. Um die Materialbereitstellung zu ermöglichen, werden Teilfertigungen der Einzelkomponenten zu Montageprozessen. Bipolarplatten, sowohl aus Edelstahl als auch graphenbasiert und MEAs (membrane electrode assemblys) werden zunächst montiert und anschließend an die Linie geliefert. Die CCM (Catalyst-Coated-Membrane), die GDL (Gas-Diffusion-Layer) und das Sub-Gasket als Bestandteile der MEA werden z. B. als Rollenmaterial verarbeitet, ausgerichtet und montiert.

Zeitoptimiertes Bauteilhandling ermöglicht uns in 1 Hz-Technik (jede Sekunde eine Zelle stapeln) die Bauteile aus dem Speicher zu entnehmen, in Taktzeit optisch auf Qualität und Sauberkeit zu prüfen und anschließend zu stapeln und verpressen. So werden pro Anlage bis zu 50.000 Stacks jährlich gefertigt. Dabei werden pro Stack ca. 400 Zellen gestapelt.
