Connectors

Assembly Solutions
for Smart Mobility

Assembly lines and test systems for
automotive connectors

Applications in cars for traffic and safety-relevant systems, e-mobility and autonomous driving require high-performance, versatile and safe connection technology for signal transmission and power supply. This results in new requirements for design, materials and coatings as well as for testing and product safety.

To meet these requirements, XENON offers production equipment with advanced technology modules to ensure consistent quality throughout the entire product life cycle.

Our key competencies for automotive connectors are:

  • Product development support
  • Resource-saving automation concepts
  • AOI of complex assemblies
  • Assumption of responsibility as general contractor
    for the automation solution
  • Integration of third-party systems
  • Broad testing expertise for consistently high product quality
  • Smart process data management

High-Speed-Linear-Transportsystem

Original Image
Modified Image

System Capabilities

  • Maximum Flexibility

    • Flexible & Scalable Layout Options
    • Double/Bypassing of Processes
    • Use as singular WPC Transfer Changer

  • Effective Process Utilisation

    • WPC Change Time below 0,4s
    • Acceleration up to 4g
    • Maximum Speed up to 5m/s

  • High Process Stability

    • Accuracy up to +-0,01mm
    • use of WPC as additional process axis
    • Support for vertical process-forces

  • Suitable for Clean Room

    • Medical-Compliant for ISO-5
    • Stainless Steel covered Drives
    • No friction, No abrasion

Modular Concept

A mechatronic system containing all functions necessary for operation. A modular, fully integrated linear motor with power electronics and displacement measurement in one device. A mover as the moved part. A mechanical guide rail. The most diverse applications can be realised with these few coordinated components. The desired geometries, lengths and radii are formed by the number and choice of the components

Linear Segment


Curved Segment


Vorteile gegenüber konventionellen Lösungen:

  • Flexible und individuelle Carrier Ansteuerung
  • Ermöglicht Optimierung von Taktzeiten
  • Parallelisierung von Prozessen möglich
  • Hohe Positioniergenauigkeit
  • Teil des Handlings Systems
  • Keine bewegten Kabel
  • Wartungsfreier Antrieb

Rap Tra

  • Seit einem Jahr Grundsystem von Hoyer gekauft
  • Video Funktionsumfang für Website erstellen#
  • Individuelles Beratungsintesives System
  • Magnetischer Zahnriemen Motor
  • Kosten im Vergleich zum Wettbewerb

Warum sollte sich der Kunde für RapTra entscheiden
Auswahl Vergleichsdokument Auwahl Hoyer

  • Vergleichswerte zum Wettbewerb (USP?)
  • X Achsen werden eingespart
  • Handlingeinsparung
  • Verssuchstand von Hoyer Folie nur in Blau bisher Umgesetzt
  • Puffer über Staustrecke möglich
  • Abriebfrei
  • Schnittstellen (Spec)

Key Benefits

  •  Controlled movement at all times and all places on the transport path. No jerks and no unnecessarily large forces; high positioning accuracy at up to 4 m/s. Even open liquids can be transported
  • Dynamic buffer. The transported material can be accumulated and grouped during the movement.
  • Synchronisation, stopping and starting can be accomplished at any of the stations on the entire path
  • Maximum use of the machine volume. Outward and return path as well as the curves can actively transport material
  • The movers of the XTS system can always run with the flow of product. No return trip or return stroke is necessary. A change of format can be accomplished when changing product without stopping production, just by means of a software setting
  • Low mechanical wear since only the mover requires mechanical bearings. There is no need for: gears, belts, guide rollers and clamps
  • Reduced energy consumption due to lower friction and possible regenerative braking (the brake energy from one transported material can accelerate another)
  • High positioning accuracy reduces the expenditure. The compensation of inaccuracies as required in common transport solutions is not necessary: stretching of chains due to load and wear, re-tensioning of toothed belts, mechanical backlash during a load change

Application fields in the wiring system

ENERGY SUPPLY - HV/LV

ACTUATORS & SENSORS

Infotainment

Automotive Ethernet

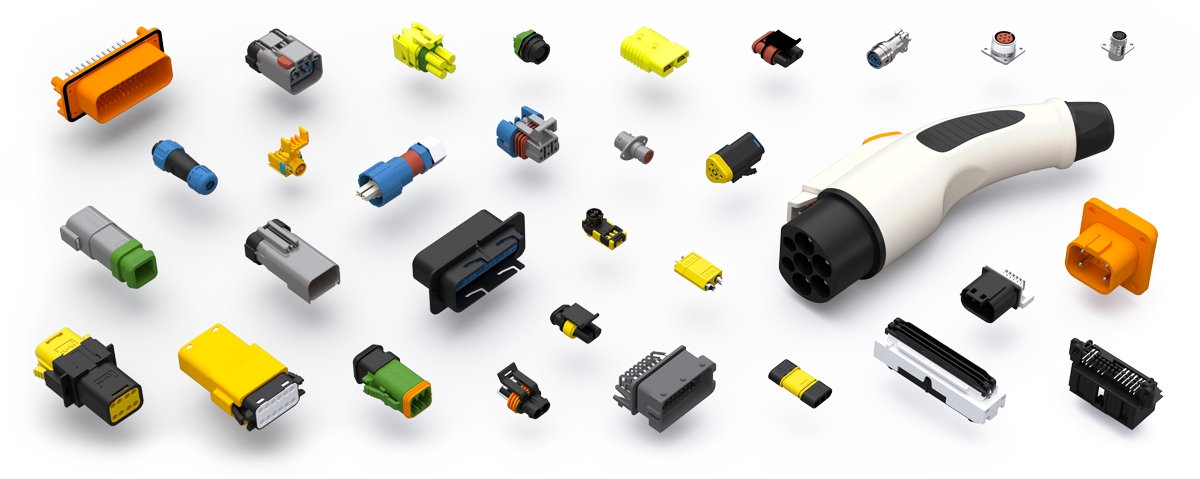

Customer products in operation

A selection of automotive connector and adapter solutions,
which have been assembled and tested by XENON automation systems.

Product Image
  • Connectors for Charging

  • Airbag Connectors

  • Driving Assistance Connectors (ADAS)

  • Accelerator Pedal Sensor Connectors

  • 360° Surround View Camera Connectors

  • Brake Booster Connections

  • Motor & Gearbox Connectors

  • Headlight Connectors

  • Cooling Fan Connectors

  • Sliding Roof Connector

  • FAKRA Connectors for High Frequency Applications

Key processes in assembly

Our wide expertise in technology is the perfect foundation
for your individual automation solution.

  • Feeding and Separation

    Bulk or Strip Material (Pins, Body/Housing, Insulation)

  • Joining and Positioning

    Pick and Place, Cam-Controlled Assembly, Robot Handling

  • Pre- and Final Assembly

    Press-Fit, Crimping, ...

  • Inspection and Selection IO/NIO

    Quality Assurance (Function, Pin Position, Tightness, ...)

  • Identification and Traceability

    Labeling, Lasering, Marking

  • Packaging and Sealing

    Blister Belt, Palletizing, ...

Automation and Assembly Portfolio

Power / High Frequency / Signal & Differential Connectors

  • Akkusteckverbinder und -halterungen
  • Backplane-Steckverbinder
  • Card-Edge-Steckverbinder
  • SAS & MiniSAS
  • modulare Steckverbindersysteme
  • Steckbare Steckverbinder
  • Audio- und Videosteckverbinder
  • Reihenklemmen & PCB Steckverbinder
  • Steckverbinder zur Stromversorgung
  • D-SUB Steckverbinder
  • Modular Jacks & Plugs
  • Rundsteckverbinder
  • Steckverbinder für Beleuchtungssysteme

Hochfrequenz-Steckverbinder dienen der Verbindung von Leiterplatten, Kabeln und Geräten, wobei sehr hohe Frequenzen übertragen werden können. Dabei ist entscheidend, dass im Übertragungssystem durchgängig ein gleichbleibender Wellenwiderstand (Impedanz) eingehalten wird.

  • 5G
  • Adapter
  • Koaxioalstecker
  • Differenzial Daten Stecker
  • Glasfaser-Steckverbinder
  • Optische Kuppler
  • modulare Steckverbindersysteme

Wire-to-Wire/Inline


Cable-to-Cable Solutions for Signal,
Power Connectors and I/O,
and Sealed Applications

Wire-to-Board/PCB-Header


Cable-to-Board Solutions
for microminiature, Power Connector,
Signal and I/O Applications

Device connections


Connector Solutions
for microminiature, Power Connector, Signal and I/O Applications

Montageprozesse & -technologien Airbagstecker / Zündpillenstecker (SQUIB)

Product Image
  • Gehäuse/Body

    • Lageorientierte Zuführung
    • Kodierungskontrolle
    • Kontrolle Kontaktbereich
    • Automatische Entnahme von NIO-Teilen
    • Einlegen in Aufnahme

  • CPA

    • Lageorientierte Zuführung
    • Versions- und Kodierungskontrolle
    • Kamerakontrolle Verrasthaken
    • Automatische Entnahme von NIO-Teilen
    • Montage in Gehäuse in Vorverraststellung
    • Anwesenheitskontrolle

  • Spiralfeder

    • Vereinzelung und lageorientierte Zuführung
    • Montage in Gehäuse unter Verrasthaken
    • Anwesenheits- und Verrastungkontrolle
    • Prüfung der Rasthaken auf Unversehrtheit

  • Ferrit/Isolator

    • Lageorientierte Zuführung
    • Kameraprüfung Form und Beschädigungen
    • Automatische Entnahme von NIO-Teilen

  • Terminal gecrimpt

    • Lageorientierte Zuführung auf Spule
    • Förderung in Trenn-/Biege Werkzeug
    • Montage in Ferrit
    • Vermessung der Terminals im Kontaktbereich
    • Automatische Entnahme von NIO-Teilen

  • Träger/Carrier

    • Lageorientierte Zuführung
    • Versionskontrolle
    • Einlegen in Aufnahme
    • Montage Ferrit mit Terminals in Träger
    • Vermessen des Crimp-Bereiches (Position
      und Abstand zueinander)
    • Anwesenheitskontrolle und Qualitätsprüfung Ferrit

Image Image

Case Story – Automatisierte Steckverbinder-Montage (evtl. Lumbergstecker)

Zur präzisen und effizienten Montage von Steckverbindern konstruiert XENON vollautomatische Rundtaktanlagen sowie lineare Transfersysteme

Bis zu 20 unterschiedliche Prozessschritte vollzieht eine vollautomatische Anlage je Montagevorgang – Kurvensteuerung, elektrische Servoachsen und Industrieroboter stellen dabei Flexibilität, Genauigkeit und Qualität der Produktion sicher.

Die Anlage orientieren sich an Kundenanforderungen: Ob Prüfung , Montage von Einzelteilen und Gehäusen oder final montierten Steckverbindern.

Qualitätsmanagement

Bereits während der Montage stellen innovative Technologien und höchste Präzisionsstandards die Prüfung und Erfüllung qualitätsrelevanter Merkmale sicher

Dazu kommen folgende Systeme zum Einsatz:

  • Präzisions-Roboter mit hoher Wiederholgenauigkeit
  • Kameras mit industrieller Bildverarbeitung
  • Anschlussmaß-Messungen
  • Kraft-Weg-Messungen

Vollprüfungen können unmittelbar in der jeweiligen Maschine erfolgen.

Your way to smart production – with
automation solutions from XENON.

Your way to smart production – with
automation solutions from XENON.

Key Technologies for Connectors


Feeding

Vibratory Feeder, Bowl Feeder, Centrifugal Feeder, Flex Feeder


Handling

SCARA Robots, 6-Axis Robots, Multi-Axis Gantry Systems, High-Speed Pick and Place


Joining

Assembling, Snapping, Soldering, Gluing, Riveting,
Screwing, Welding


Pressing/Press-Fit

"Force-Displacement" monitored Press-Fitting of Multipin Plug Contacts into Printed Circuit Boards (PCB)


Injection Moulding

Supply and Processing
of Inserts, Contact Assembly


Crimping

Crimp to Crimp, Crimp to Seal, UniCrimp, Sealing


Testing

Optical Inspection (AOI), Quality Control, Leakage Tests, Flow Tests, Electrical Tests, EOL Function Tests


Packaging

Tray, Tube, Tape & Reel Packaging, Blister Tape, Bag Packaging

30 Years of Automation Excellences

Customer Products

A selection of automotive connectors for which XENON has developed and built automation systems.

REFERENCE PROJECTS

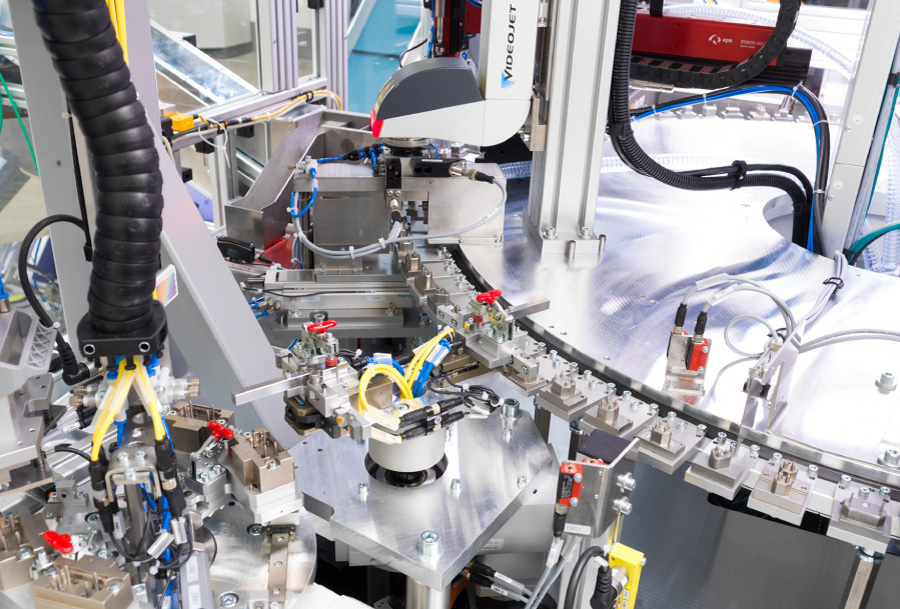

Automatic Assembly of a Squib Airbag Connector


Example References (TAL, ICM, ...) Evtl. Slider

To Do

  • Verlinkungen zu Referenzen Landingpage (TAL / ICM) (SGü, Ham)
  • Medical Veranstaltungen (Teaser Messen Medical) (SGü)
  • Videoclip TAL (SGü)
  • Bilder Kundenteile (SGü, Ham)
  • Gesamtlayout und Texte überarbeiten
  • Medcell Informationen? (Pflichtenheft / Eigenschaften)
  • Sicherheit der Produkte und Fertigung
  • Auflistung Qualitätsstandards, QM & Sicherheit (GMP, ...)
  • Fotos AP (SGü)
  • Innovationsthemen? (V2 - Augmented Reality)
  • Quotes von Kunden? (V2 - Ham)

Customer product

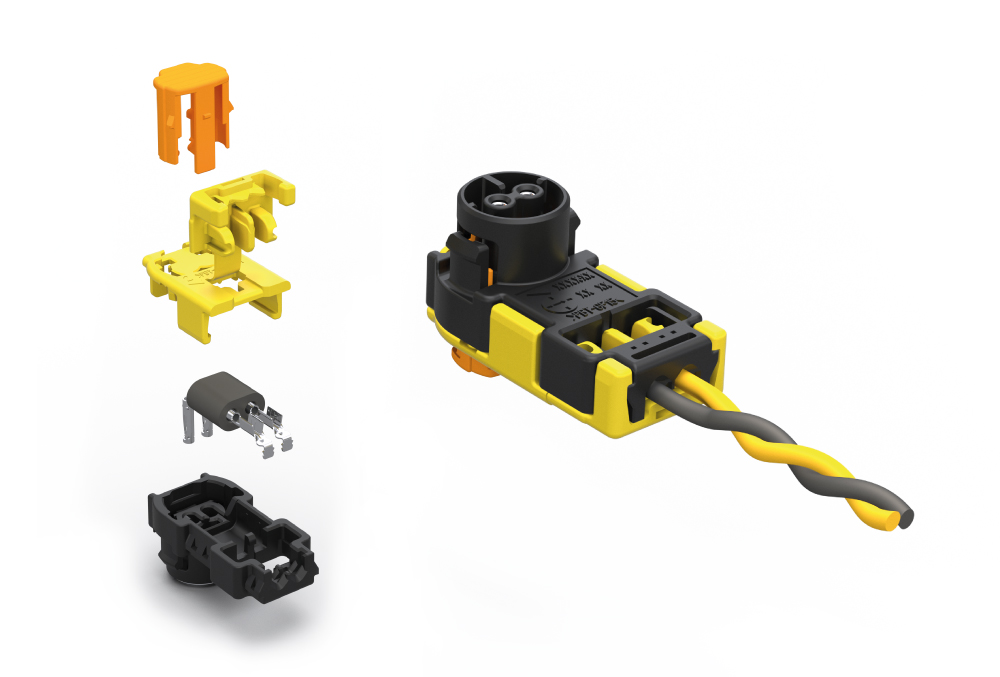

Squib Airbag Connector (Female)

Automation requirements

  • Fully automated assembly
  • Separation of bulk & tape goods
    (Contact, housing/body, ferrite and CPA)
  • Sensory and optical monitoring and testing of the components
  • Sorting of IO/NIO parts
  • Laser labelling
  • Packaging in Trays

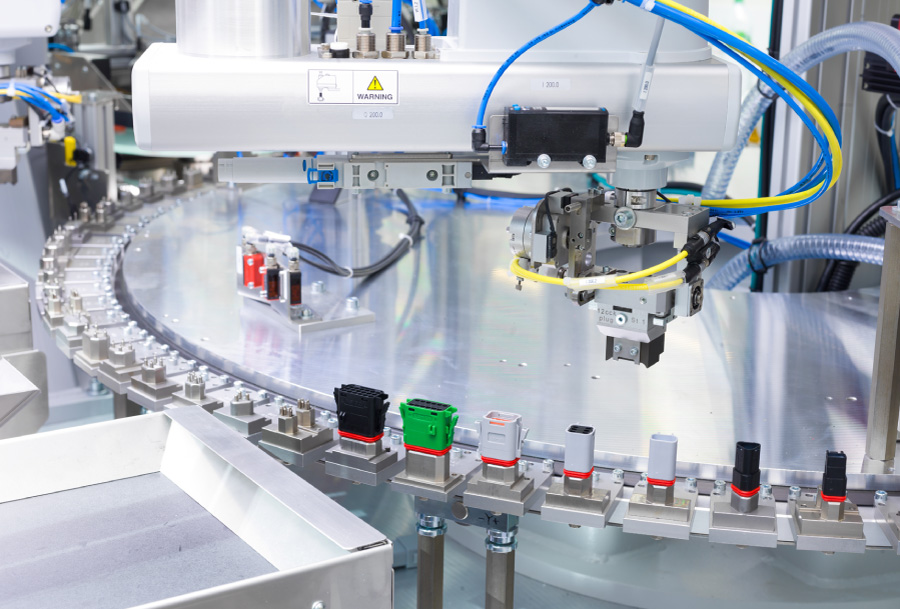

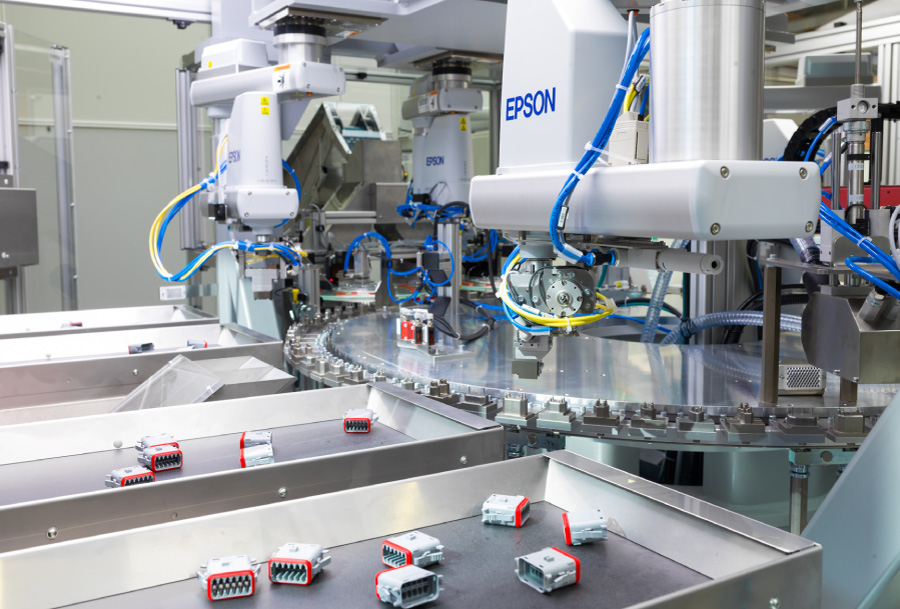

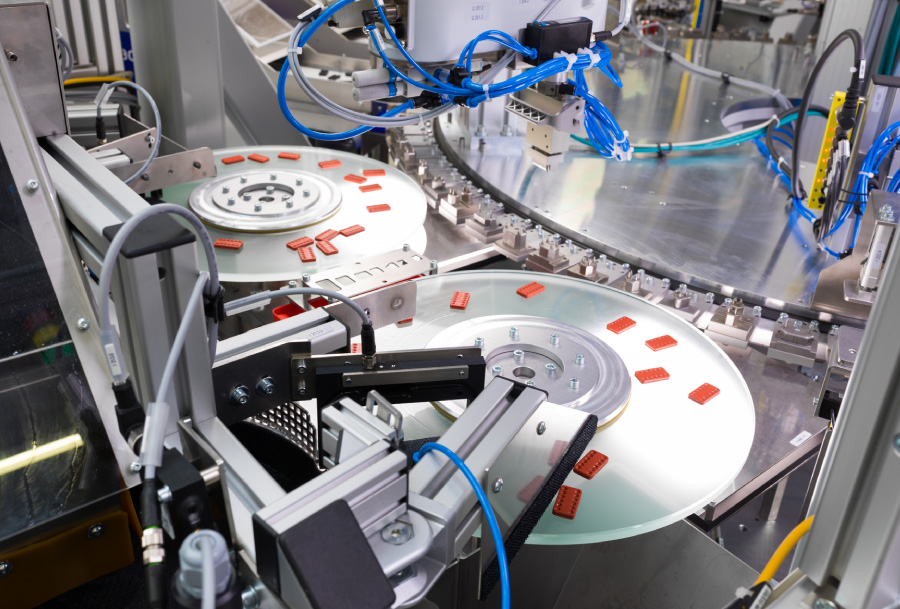

    Assembly, Testing and Packaging of DT-XT Connector Systems


    Example References (TAL, ICM, ...) Evtl. Slider

    To Do

    • Verlinkungen zu Referenzen Landingpage (TAL / ICM) (SGü, Ham)
    • Medical Veranstaltungen (Teaser Messen Medical) (SGü)
    • Videoclip TAL (SGü)
    • Bilder Kundenteile (SGü, Ham)
    • Gesamtlayout und Texte überarbeiten
    • Medcell Informationen? (Pflichtenheft / Eigenschaften)
    • Sicherheit der Produkte und Fertigung
    • Auflistung Qualitätsstandards, QM & Sicherheit (GMP, ...)
    • Fotos AP (SGü)
    • Innovationsthemen? (V2 - Augmented Reality)
    • Quotes von Kunden? (V2 - Ham)

    Customer product

    DT-XT connector family

    Automation requirements

    • High variety of variants with short cycle times
    • Minimal set-up cycles
    • Universal feeding of components
    • Qualified testing (function and tightness)
    • Sorting IO/NIO already in the feeding process
    • Fully automated packaging in tubular bags

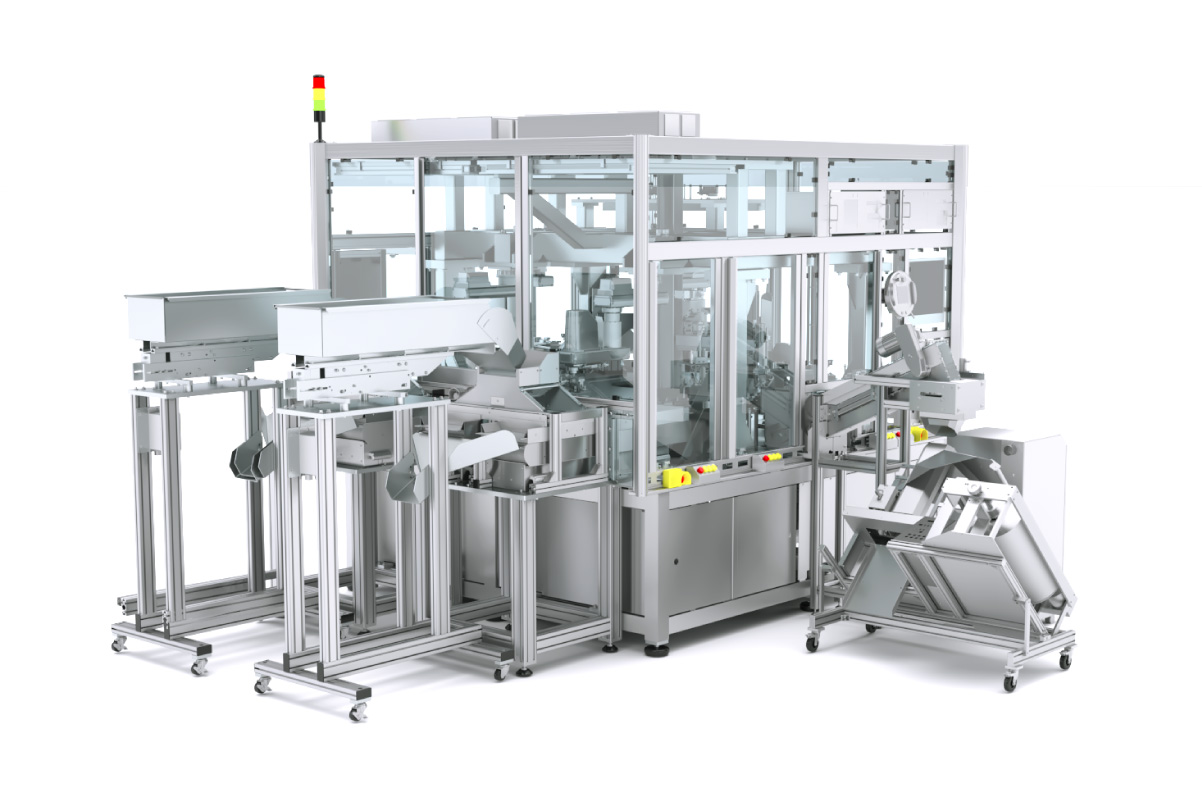

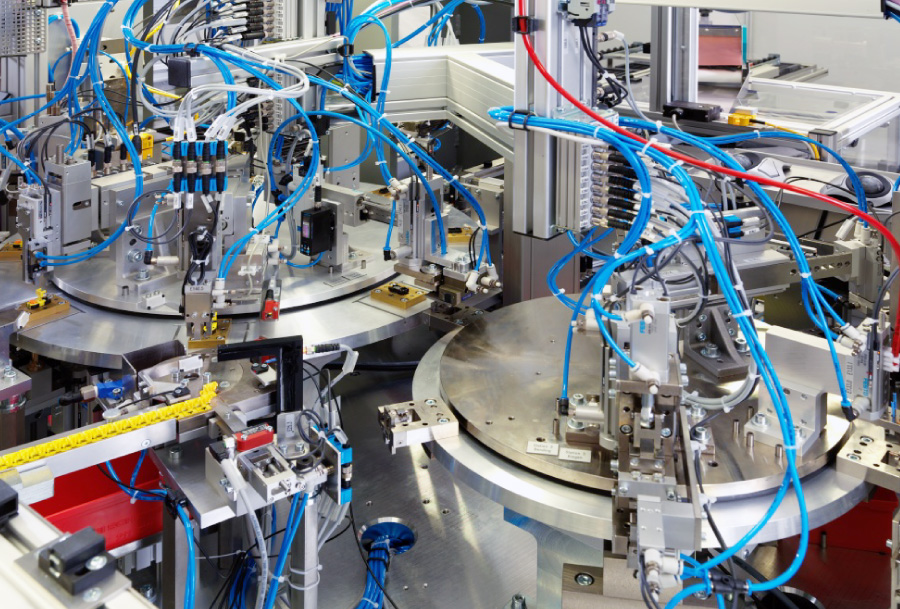

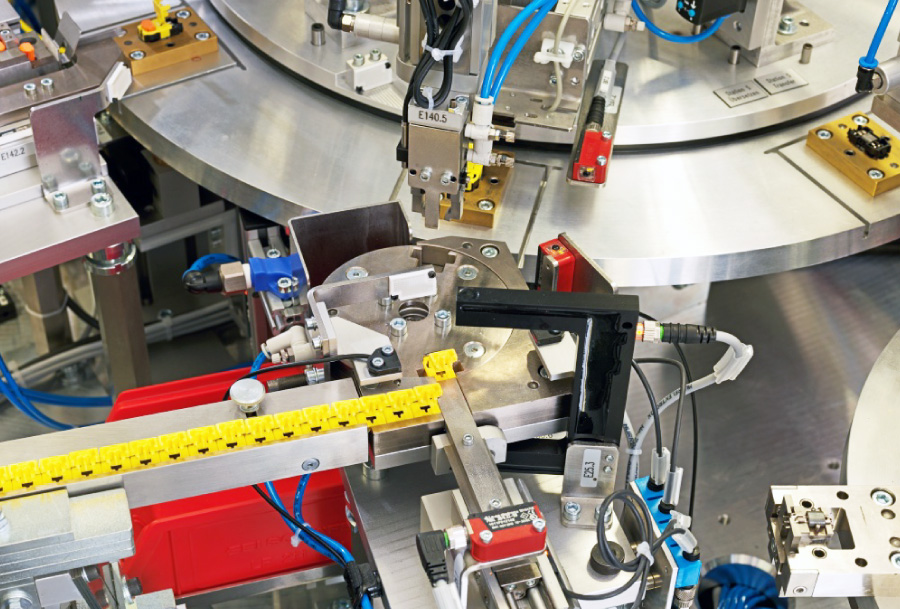

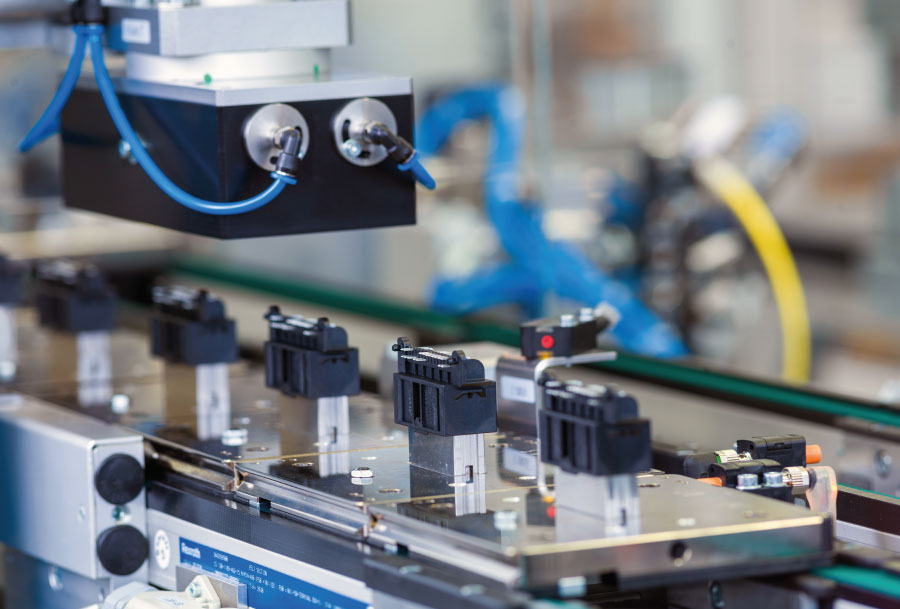

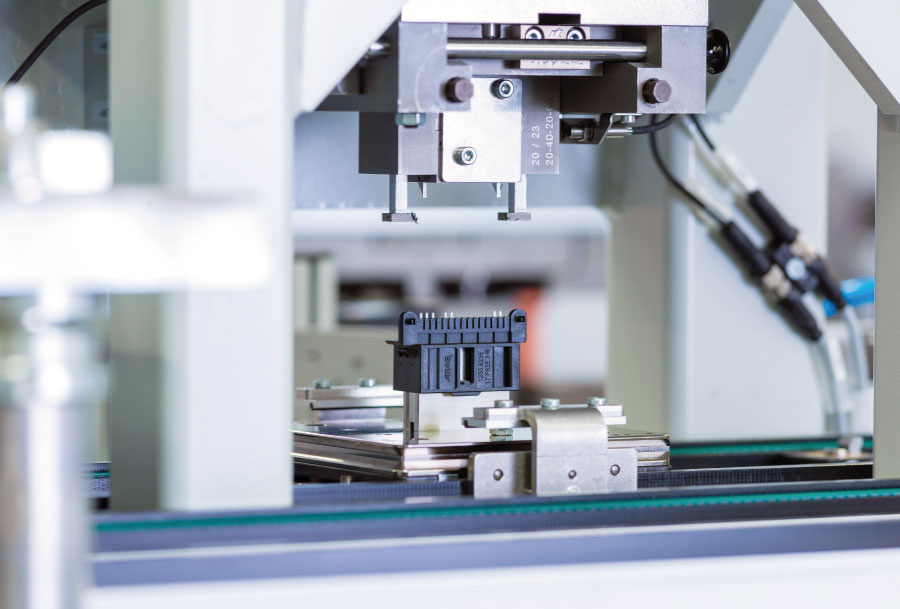

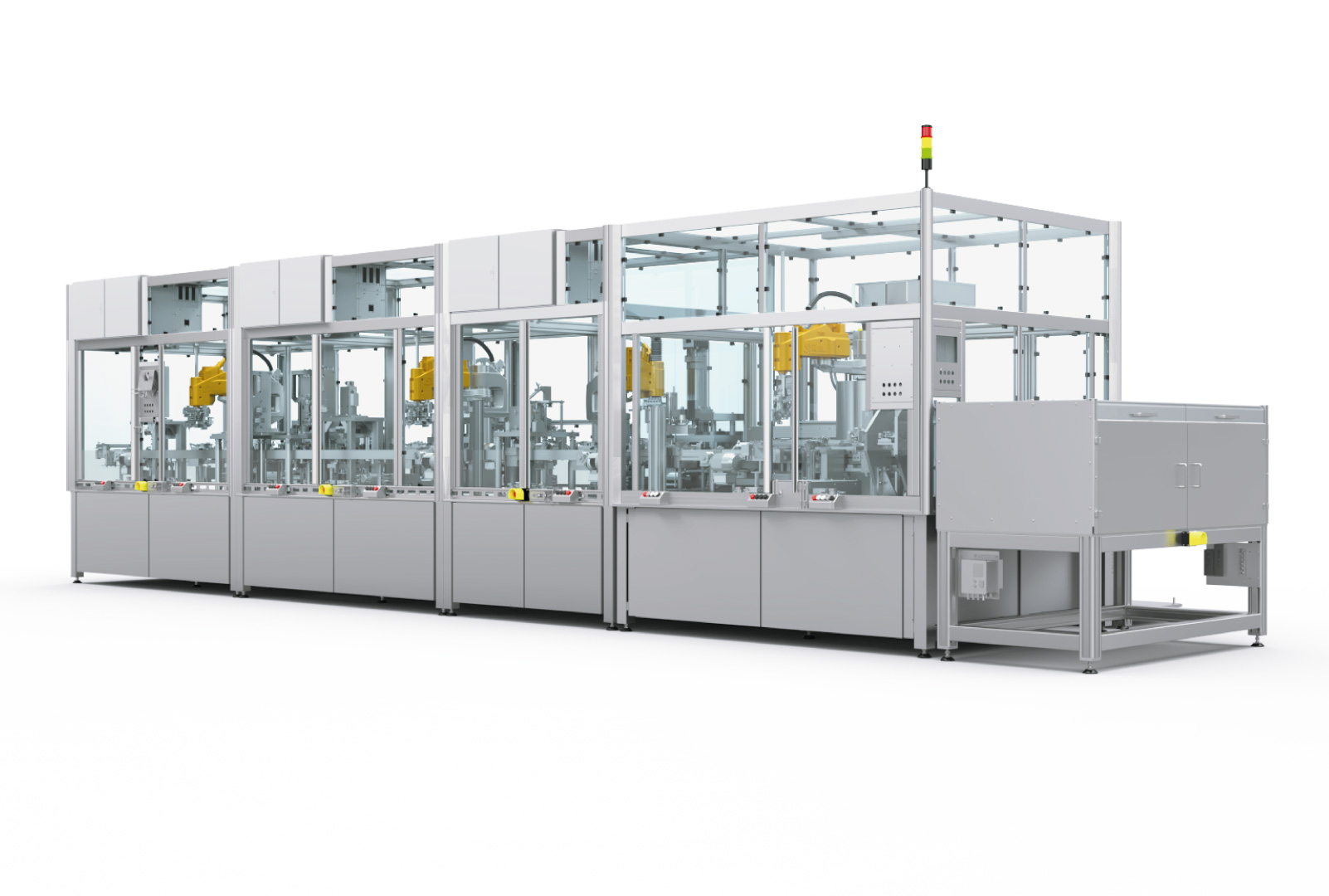

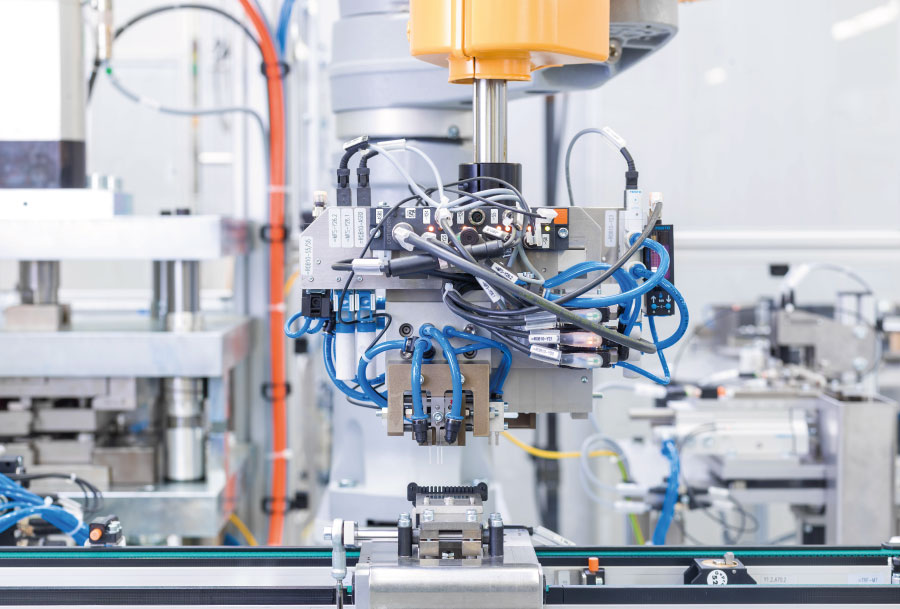

      Contact Assembly Line for Multi-Pin Connectors


      Example References (TAL, ICM, ...) Evtl. Slider

      To Do

      • Verlinkungen zu Referenzen Landingpage (TAL / ICM) (SGü, Ham)
      • Medical Veranstaltungen (Teaser Messen Medical) (SGü)
      • Videoclip TAL (SGü)
      • Bilder Kundenteile (SGü, Ham)
      • Gesamtlayout und Texte überarbeiten
      • Medcell Informationen? (Pflichtenheft / Eigenschaften)
      • Sicherheit der Produkte und Fertigung
      • Auflistung Qualitätsstandards, QM & Sicherheit (GMP, ...)
      • Fotos AP (SGü)
      • Innovationsthemen? (V2 - Augmented Reality)
      • Quotes von Kunden? (V2 - Ham)

      Customer product

      Multi-pole motor connectors & pin headers

      Automation requirements

      • Fully automated assembly of contacts into insulating bodies
      • Highly flexible assembly line for different connectors
      • Separation and Feeding of bulk & strip material
        (various insulating bodies, contacts)
      • Optical and mechanical monitoring and functional
        testing of the components
      • Sorting of IO/NIO parts
      • Packing in Trays

        Worldwide leading companies rely on XENON automation systems

        Would you like to learn more?
        We will be happy to answer your questions.
        Just give us a call.
